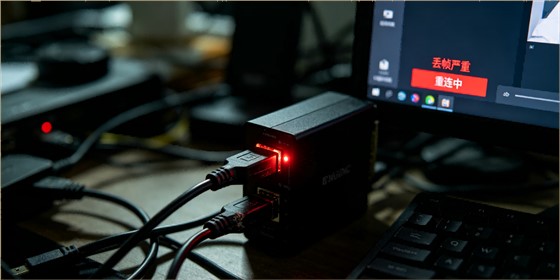

"采集卡又丢帧了！"——直播画面突然卡住、录屏出现跳帧、HDMI采集偶尔黑屏。很多工程师遇到这类问题，第一反应是去查USB带宽、调驱动设置、换采集软件，甚至怀疑是主控芯片的BUG。折腾一圈，问题依旧。
其实，有一个藏在电路板角落里的元器件，可能是真正的"罪魁祸首"——晶振。
其实，有一个藏在电路板角落里的元器件，可能是真正的"罪魁祸首"——晶振。
一、丢帧的本质：两个时钟没对上
视频采集卡的核心任务是将HDMI/SDI输入信号转换成PC可识别的视频流。这个过程涉及两个关键时钟：输入时钟（从源设备接收）和本地时钟（采集卡主控芯片工作时钟）。两个时钟需要精确同步，采集卡才能完整抓取每一帧。一旦出现偏差，就会出现丢帧。
晶振丢帧的典型表现：采集画面偶尔卡顿、跳跃；长时间采集后音视频不同步；切换分辨率时出现黑屏或花屏；USB传输时报错"数据丢失"。
二、视频采集卡丢帧的三个晶振原因
原因一：频率偏差超标
普通晶振精度±30~50ppm，长时间运行累积误差导致时钟错位。→ 选择±10~20ppm高精度晶振或TCXO
原因二：抖动过大
高速接口对时钟抖动严格，抖动大导致眼图闭合、采样出错。→ 选用低抖动SPXO（＜0.5ps）
原因三：匹配不当
负载电容、驱动电平不匹配，导致起振不稳或频率偏差。→ 参考主控手册或咨询FAE
三、从丢帧到稳定：晶振选型三步法
1
确认主控要求频率范围、精度、抖动上限
2
评估使用场景室内/户外/高带宽/多路采集
3
验证与测试全温域、拷机、眼图测试
场景化选型对照
更多视频采集卡晶振选型方案
查看完整产品系列
四、SCTF视频采集卡晶振选型方案
入门级采集卡
1080p采集普通SPXO
24/25/27MHz
±30ppm
主流采集卡
4K/60Hz低抖动SPXO
抖动＜1ps
2016/2520封装
高端采集卡

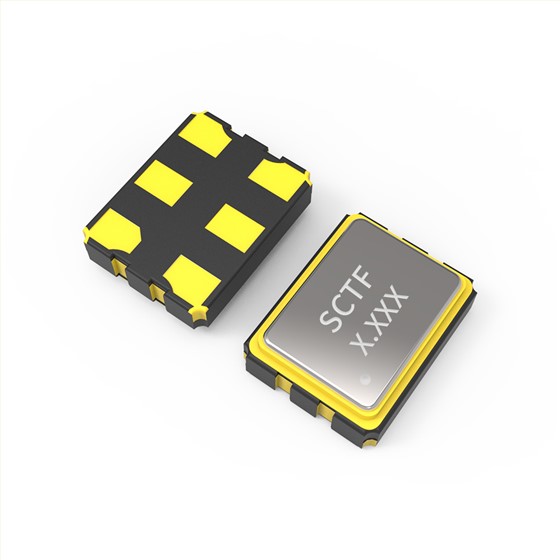

4K/120Hz/8K超低抖动差分SPXO
抖动＜0.5ps
LVPECL/LVDS
户外/移动采集卡

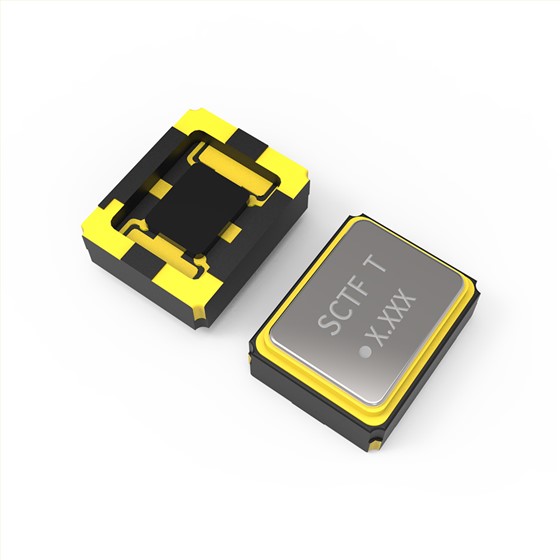

宽温环境TCXO温补晶振
±0.5~2ppm
-40~85℃
五、常见问题
我的采集卡偶尔丢帧，怎么判断是不是晶振问题？
用示波器测量晶振输出频率，对比规格书。同时观察丢帧是否与环境温度相关（热机后频繁出现），如果是，大概率是晶振温漂导致的。
换了高精度晶振还是丢帧，哪里出了问题？
可能是PCB布局或时钟走线的问题。检查三处：晶振是否紧贴主控芯片、旁边有没有高频干扰源、负载电容是否与晶振规格书匹配。晶振选对了，板子没画好，照样丢帧。
SCTF的晶振样品好申请吗？
主流型号48小时出样，技术咨询2小时内回复。FAE团队可协助进行板级验证和眼图测试。
